型號：

特點：

    采用先進的全可編程 SoC 設計帶雙核 ARM 處理器，具備強大、快速、高效的運算處理能力。

    中英文大屏液晶顯示，人機界面友善、操作方便。

    采用多層印制板及表面貼裝技術，強弱電嚴格分離，達到高標準電磁兼容性能。

    采用高分辨率采樣芯片，精度高，測量精確。

    模塊化、組態化嵌入式軟件功能設計，功能強大，配置靈活。

    采用高可靠性設計，并具有完善的自檢功能，保證裝置可靠運行。

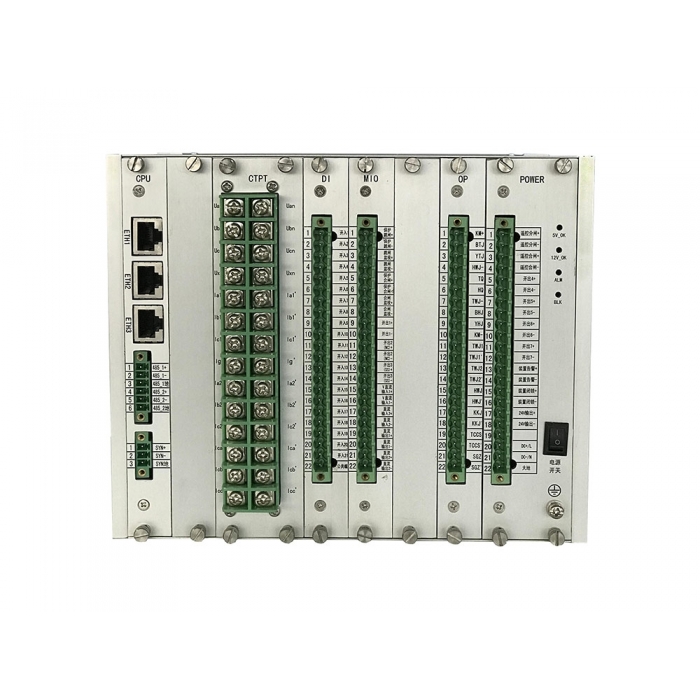

    采用標準背插式全鋁機箱，體積小、重量輕，可集中組屏，也可分散安裝在開關柜上。

    裝置具有多組以太網、CAN、RS485 等通訊接口，方便與各類監控系統及其他智能設備連接通訊。

主要功能：

1. 保護功能

    裝置適用于 110KV 及以下電壓等級的發電廠及變電站，功能涵蓋了電力變壓器保護、線路保護、母聯保護、電容器保護、備用電源自動投入、電動機保護、PT 并列及保護、以及新能源微電網所特有的保護功能等。

2. 測量功能

    裝置可實時采集測量電壓、電流、頻率、有功功率、無功功率及功率因數等。裝置設有 21 路開關量采集接口，可用于采集斷路器位置接點、刀閘位置接點、保護壓板接點、外部閉鎖接點等開關量。

3. 控制功能

    裝置可接收遠方遙控命令進行斷路器的分閘、合閘控制操作，也可通過裝置鍵盤菜單操作對斷路器進行手動分閘、合閘控制操作。裝置可以用于直流電源控制回路，也可以用于交流電源控制回路。保護定值的修改、保護功能的投退均可由遠方遙控進行。

4. 事件記錄功能

    裝置具有大容量事件記錄功能，裝置掉電后記錄不丟失。事件包括 SOE、保護動作事件、告警事件、遙信變位事件和遙控操作事件、裝置自檢事件等。

5. 故障錄波功能

    裝置具有故障錄波功能，可以將系統發生故障時的故障信息以標準 COMTRADE 的格式進行保存。錄波數據可以由通訊接口傳送到遠程監控系統，在監控系統軟件中顯示錄波數據和波形。裝置掉電后錄波數據不丟失。

6. 對時功能

    裝置支持多種對時方式，如 IRIG-B 碼、GPS-PPS/PPM、以及網絡規約對時等，對時精度高。

7. 通信功能

    裝置具備以太網、CAN、RS485 等多種通信接口，支持 IEC61850、IEC103、IEC101、IEC104、Modbus 等多種工業及電力通信規約。

8. 維護功能

    裝置提供 USB 維護接口，方便連接到上位機維護軟件對裝置進行維護調試。
